Optisches GYFFY-Kabel
Beschreibung

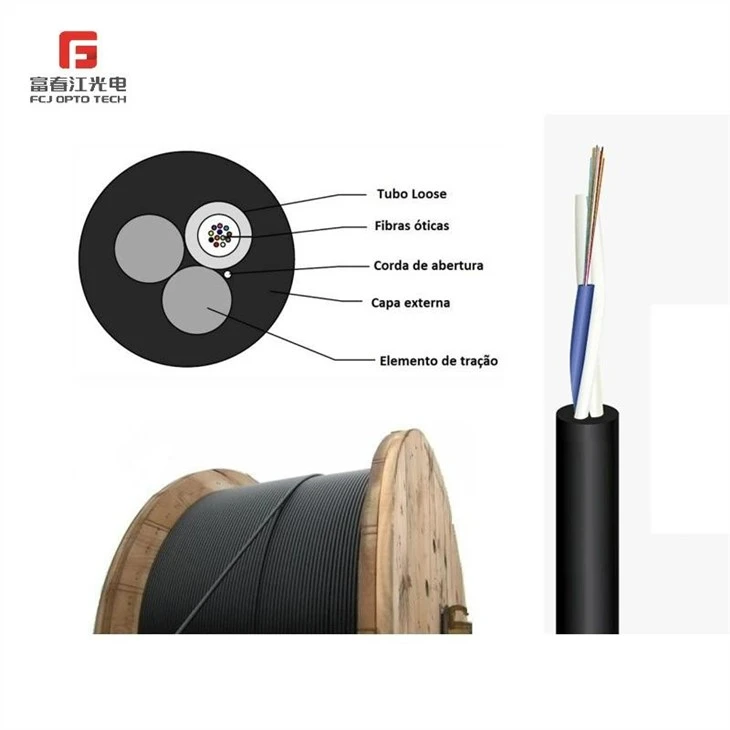

Die Kabelstruktur besteht aus einer farbigen 250-μm-Faser in der PBT-Loader-Ader und zwei FRP als Verstärkungselement. Die Kabeloberfläche wird mit einem PE-Außenmantel extrudiert.
Eigenschaften
·Kleine Größe und geringes Gewicht
·Zwei FRP als Festigkeitsträger für eine gute Zugleistung
·Gelgefüllt oder gelfrei, gute Wasserdichtigkeit
·Niedriger Preis, hohe Faserkapazität
·geeignet für die Installation von Kurzstreckenantennen und Kanälen
Normen
GYFFY-Glasfaserkabel gemäß YD/T 901-2018, GB/T13993, IECA-596, GR-409, IEC794 und so weiter Standard.
Optische Eigenschaften
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
|
Dämpfung |
@850nm |
|
|
Kleiner oder gleich 3,0dB/km |
Kleiner oder gleich 3,0dB/km |
|
@1300nm |
|
|
Kleiner oder gleich 1,0dB/km |
Kleiner oder gleich 1,0dB/km |
|
|
@1310nm |
Weniger als oder gleich 0,36 dB/km |
|
|
|
|
|
@1550nm |
Weniger als oder gleich 0,22 dB/km |
Weniger als oder gleich 0,23 dB/km |
|
|
|
|
Bandbreite |
@850 |
|
|
Größer als oder gleich 200 MHz·km |
Größer als oder gleich 200 MHz·km |
|
@1300 |
|
|
Größer als oder gleich 500 MHz·km |
Größer als oder gleich 500 MHz·km |
|
|
Numerische Apertur |
|
|
|
{{0}}.200±0.015NA |
{{0}}.275±0.015NA |
|
Grenzwellenlänge des Kabels |
|
Kleiner oder gleich 1260nm |
Kleiner oder gleich 1480nm |
|
|
Technische Parameter
|
Kabelseele |
Einheit |
2F |
4F |
6F |
8F |
10F |
12F |
|
Anzahl der Röhren |
|
1 |
1 |
1 |
1 |
1 |
1 |
|
Anzahl Fasern |
Kern |
2 |
4 |
6 |
9 |
10 |
12 |
|
Faserzahlen im Röhrchen |
Kern |
2 |
4 |
6 |
9 |
10 |
12 |
|
Kabeldurchmesser |
mm |
6.6±0.5 |
6.8±0.5 |
||||
|
Kabelgewicht |
kg/km |
40±10 |
45±10 |
||||
|
Zulässige Zugfestigkeit |
N |
Spanne=80,1,5*P |
|||||
|
Zulässige Quetschfestigkeit |
N |
1000N |
|||||
|
Betriebs-Temperatur |
Grad |
-20 Grad bis plus 65 Grad |
|||||
