Abbildung 8 Hersteller von selbsttragenden Glasfaserkabeln
Detaillierte Beschreibung:

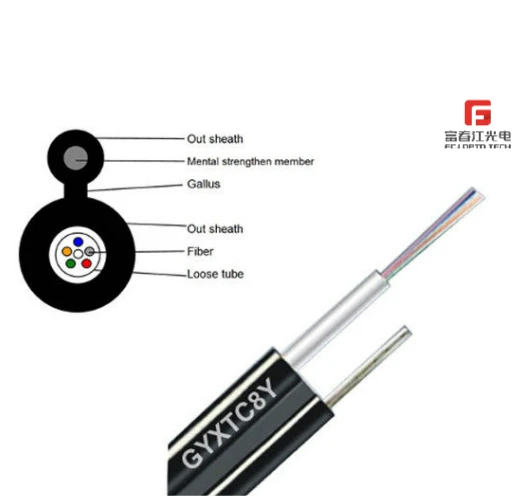

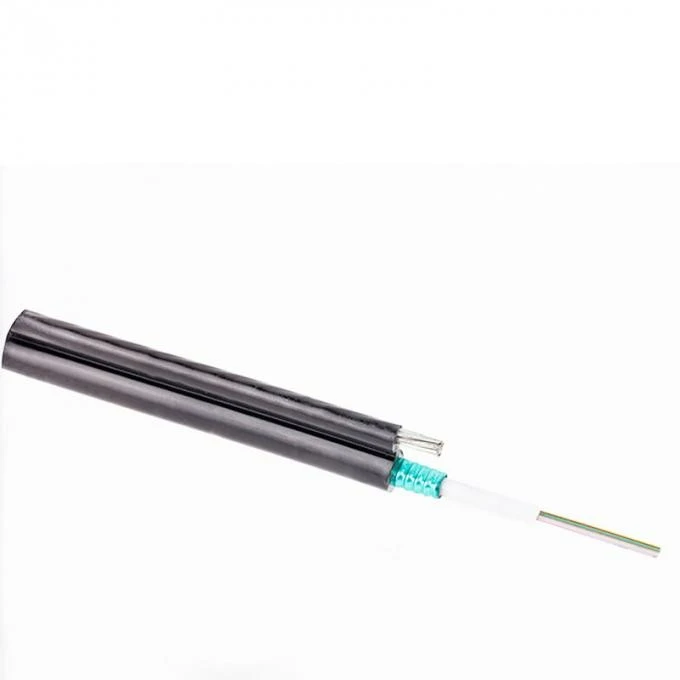

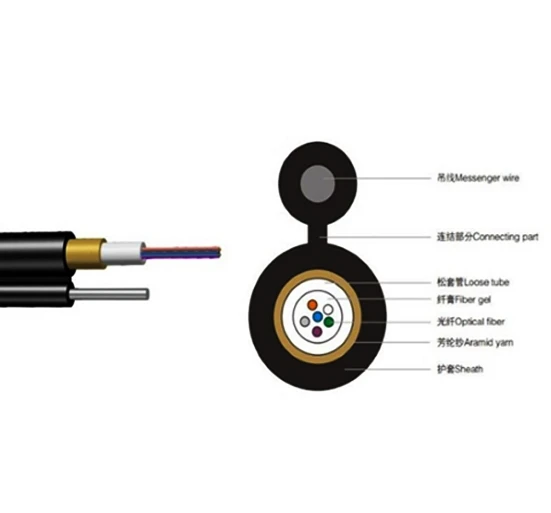

Das GYXTC8Y-Kabel besteht aus einer einzelnen losen Hülle als Kabelkern, Faser, 250 µm. Es wird in eine lose Hülle aus hochmoduligem Kunststoff gelegt und mit wasserdichter Masse gefüllt. Die lose Hülle wird in der Mitte des Kabels platziert, und eine wasserabweisende Paste oder ein gewickeltes wasserabweisendes Garn wird um die lose Hülle herum gefüllt und dann mit der Stahllitze oder dem Stahldraht kombiniert, um eine Polyethylenhülle in Form einer 8 zu bilden.
Eigenschaften:
- Optisches Kabel und Kabel als Ganzes können einmalig über Kopf verlegt werden, was Baukosten und Zeit spart
- Die selbsttragende Struktur hat eine hohe Zugfestigkeit und ist für die Überkopfverlegung geeignet
- Kleine Größe, geringes Gewicht, gute Weichheit, einfach zu verlegen
- Einfaches Design, hervorragende Übertragungsleistung, kostengünstig
- Gute mechanische und ökologische Eigenschaften
- Der Kabelkern verhindert umfassend Wasser, um eine langzeitstabile Nutzung zu gewährleisten
- Die geplante Lebensdauer beträgt über 25 Jahre
- Anwendung:selbsttragend
Normen:
ADSS-Kabel entsprechen dem Standard IEEE 1222-2004 sowie IEC60794-1
Technische Parameter:
| Technische Parameter: | |||||||||
| Kabelanzahl | Ausscheide | Gewicht | Minimal zulässige Zugfestigkeit | minimal zulässige Quetschlast | Minimaler Biegeradius | Lagerung | |||
| Durchmesser | (N) | (N/100mm) | (MM) | Temperatur | |||||
| (MM) | (KG) | kurzfristig | langfristig | kurzfristig | langfristig | kurzfristig | langfristig | ( Grad ) | |
| 2 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 4 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 6 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 8 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 12 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 24 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
|
Optische Eigenschaften |
||||||
|
|
|
G.652.D |
G.657A1 |
G.657A2 |
50/125Um |
62,5/125 um |
|
Dämpfung |
@850um |
|
|
|
Kleiner oder gleich 3,0dB/Km |
Kleiner oder gleich 3,0dB/Km |
|
@1300um |
|
|
|
Kleiner oder gleich 1,0dB/Km |
Kleiner oder gleich 1,0dB/Km |
|
|
@1310um |
Kleiner oder gleich 0,34 dB/km |
Kleiner oder gleich 0,35 dB/km |
Kleiner oder gleich 0,35 dB/km |
|
|
|
|
@1383um |
Kleiner oder gleich 0,34 dB/km |
Kleiner oder gleich 0,35 dB/km |
Kleiner oder gleich 0,35 dB/km |
|
|
|
|
@1550um |
Kleiner oder gleich 0,20 dB/km |
Kleiner oder gleich 0,21 dB/km |
Kleiner oder gleich 0,21 dB/km |
|
|
|
|
Bandbreite (Klasse A) |
@850um |
|
|
|
Größer oder gleich 500 MHz·Km |
Größer oder gleich 200 MHz·Km |
|
@1300um |
|
|
|
Größer oder gleich 1000 MHz·Km |
Größer oder gleich 600 MHz·Km |
|
|
Kabel-Grenzwellenlänge λcc |
|
Kleiner oder gleich 1260 nm |
Kleiner oder gleich 1260 nm |
Kleiner oder gleich 1260 nm |
|
|
|
Technische Parameter |
|||||
|
Faseranzahl |
Kabeldurchmesser (mm) |
Kabelgewicht (kg/km) |
Zugfestigkeit (MAT) (N) |
Druckfestigkeit lang-/kurzfristig (N/100 mm) |
Biegeradius statisch/dynamisch (mm) |
|
6 |
4.0*7.5 |
27 |
500 |
500/1000 |
10D/20D |
|
12 |
4.0*7.5 |
27 |
500 |
500/1000 |
10D/20D |
|
24 |
4.8*9.0 |
36 |
700 |
500/1000 |
10D/20D |
