Biegeunempfindliche G.657.A2 Glasfaser
Produktbeschreibung
Biegeunempfindliche Singlemode-Glasfaser (G.657.A2)
Modell:G.657.A2
• Standard:Erfüllt oder übertrifft die technischen Spezifikationen in ITU-T G.657.A1/A2/B2.
• Besonderheit:Minimaler Biegeradius 7,5 mm, überlegene Biegefestigkeit. Vollständig kompatibel mit G.652-Singlemode-Glasfaser. Vollbandübertragung (1260-1626 nm). Niedrige PMD für hohe Bitraten und Langstreckenübertragung - Biegedämpfung, anwendbar für alle optischen Kabeltypen, einschließlich Flachbandkabel. Hoher Anti-Ermüdungsparameter gewährleistet Lebensdauer bei kleinem Biegeradius.
• Anwendung:Alle Kabelkonstruktionen, 1260-1626-nm-Vollbandübertragung, optisches FTTH-Highspeed-Routing, optische Kabel mit kleinem Biegeradius, kleine Glasfaserkabel und -geräte, L-Band.
Vorteile:
G652D: Geringfügig geringere Dämpfung und geringere Spleißverluste, wenn wie Fasern gespleißt werden. Bereitstellung längerer Kabelnetze.
G657A2: Kleinere Kabel- und Kabelinstallationsradien, die eine kostengünstige Installation, Miniaturisierung und Konnektorisierung mit höherer Dichte ermöglichen.
G657A2-Glasfaser in Patchkabeln bietet einen verbesserten Biegeradius und eine verbesserte Flexibilität, was ein besseres Kabelmanagement und eine bessere Kabelführung in überlasteten Bereichen ermöglichen kann. Der verbesserte Biegeradius kann auch eine erhöhte Dichte in Patchfeldern mit hoher Dichte ermöglichen. Die Glasfaser G657A2 wird in Rechenzentren und Unternehmensnetzwerken immer beliebter.
G.657.A1 gegen G.657.A2
G.657.A2 ist auch mit G.652.D konform, hat aber einen engeren minimalen Biegeradius von 7,5 mm im Vergleich zu 10 mm für G.657.A1.
Aufgrund seines engeren Biegeradius und der Einhaltung von G.652.D ist G.657.A2 beliebt für den Einsatz in engeren Räumen innerhalb von hochdichten Patching-Feldern in Rechenzentren. Viele unserer Kunden aus größeren Telekommunikationsunternehmen fragen aus demselben Grund auch nach G.657.A2.
Bei Verwendung von G.657.A2 wird empfohlen, den kleinsten Kabelmanteldurchmesser zu verwenden, damit der Mantel den minimalen Biegeradius des Kabels nicht einschränkt. In ähnlicher Weise werden auch kurze Stecker mit Schutzkappe spezifiziert, da sich oft die engste Biegung am Verbindungspunkt befindet. Aus ähnlichen Gründen der Aufrechterhaltung der Leistung und der Maximierung des Nutzens der Verwendung von G657.A2-Fasern werden diese Kabel mit einer verlustärmeren Ferrule hergestellt und poliert, um eine IL (typisch) zu erhalten.<0.15dB and <0.20dB (Max).
Die Spezifikationen G652D und G657A2 beziehen sich auf die Glas- und Kabelkonstruktion von Glasfasern und sind im Allgemeinen die Fasern der Wahl in Glasfaser-Patchkabeln für Singlemode-Systeme.
ITU-T G652D Singlemode-Fasern werden seit über 30 Jahren in allen Netzen eingesetzt. Die Abwärtskompatibilität erleichtert die Wartung/Reparatur (Spleißen von Fasern des gleichen Typs). Der Modenfelddurchmesser der G652D-Faser beträgt 10,4 µm bei 1550 nm.
G652D-Fasern bieten eine Übertragung mit geringfügig geringeren Verlusten, wodurch Kommunikationsverbindungen über große Entfernungen (bis zu und mehr als 100 km) besser ermöglicht werden.
G652D-Fasern haben jedoch eine begrenzte Biegefestigkeit.
G657A2-Fasern werden bei der Installation von Kabelnetzen mit erweitertem Zugang verwendet, wo eine höhere Biegefestigkeit für kleinere Kabelverbindungsgruben erforderlich ist und auch eine Miniaturisierung von Kabel und Hardware ermöglicht.
G657A2-Fasern sind vollständig kompatibel mit G652D-Fasern. Der Modenfelddurchmesser der G657A2-Faser beträgt 9,8 µm bei 1550 nm. Die Spleißverluste sind etwas höher, wenn zwei verschiedene Fasern zusammengespleißt werden.
Die G657A2-Faser ist widerstandsfähiger gegen Biegeverluste (Makrobiegung) (siehe Abbildung unten) und erleichtert kostengünstige Bereitstellungstechniken.
G657A2 - Biegungsintensive Faser
G657A2 ist eine der vier Spezifikationen, die von der ITU-T unter der Kategorie G657 definiert wurden. Diese Version informiert über den Aufbau von biegeintensiven Faser- und Lichtwellenleiterkabeln. Daher werden G657A2-Kabel in Netzwerkinstallationen verwendet, bei denen eine höhere Biegefestigkeit erforderlich ist. Das G657A2 ist eine leistungsstarke Lösung für Zugangsnetzwerke, in denen häufiges Biegen und Verbinden von Kabeln und eine Miniaturisierung der Hardware zu beobachten sind. Hierbei ist zu beachten, dass die G657A2-Fasern voll kompatibel mit den G657D-Fasern sind.
Vorteile von G657A2-Fasern
Ideal für kleinere Kabelverlegeradien
Kostengünstig für Zugangsnetze
Unterstützt Anwendungen mit höherer Dichte und Miniaturisierung
Bietet verbesserte Flexibilität
Technische Spezifikationen
|
Attribute |
Spezifikation |
||
|
Maßangaben |
Manteldurchmesser |
125.0±0.7 um |
|
|
Unrundheit der Verkleidung |
Weniger als oder gleich 1 Prozent |
||
|
Beschichtungsdurchmesser |
245 ± 10 um |
||
|
Beschichtung-Hülle-Konzentrizität |
Kleiner oder gleich 12 um |
||
|
Unrundheit der Beschichtung |
Weniger als oder gleich 6 Prozent |
||
|
Core-Clad-Konzentrizität |
Kleiner oder gleich 0,5 um |
||
|
Faserkrümmung (Radius) |
Größer oder gleich 4 m |
||
|
Lieferlänge |
2.05-50.4 (km/Rolle) |
||
|
Optisch Spezifikationen
Optisch Spezifikationen |
Modenfelddurchmesser (MFD) |
@1310nm |
8,6±0,4 um |
|
@1550nm |
9,7±0,6 um |
||
|
Dämpfung |
@1310nm |
Kleiner oder gleich 0,35 dB/km |
|
|
@1383nm |
Kleiner oder gleich 0,35 dB/km |
||
|
@1550nm |
Kleiner oder gleich 0,21 dB/km |
||
|
@1625nm |
Kleiner oder gleich 0,23 dB/km |
||
|
Dämpfung vs. Wellenlänge |
@1285-1330nm, Ref.-Nr. λ@1310nm |
Kleiner als oder gleich 0,04 dB/km |
|
|
@1525-1575nm, Ref.-Nr. λ@1550nm |
Kleiner oder gleich 0,03 dB/km |
||
|
Punkt Diskontinuität |
@1310nm |
Kleiner oder gleich 0,05 dB |
|
|
@1550nm |
Kleiner oder gleich 0,05 dB |
||
|
Polarisationsmodus-Dispersion (PMD) |
Maximale Einzelfaser-PMD |
Kleiner als oder gleich 0,2 ps/(km1/2) |
|
|
Wert des PMD-Link-Designs （M=20, Q=0,01 Prozent ） |
Kleiner als oder gleich 0,1 ps/(km1/2) |
||
|
Typischer Wert |
0,04 ps/(km1/2) |
||
|
Nulldispersionswellenlänge (λ0) |
1312 ± 12 Nanometer |
||
|
Null-Dispersions-Steigung (S0) |
Kleiner als oder gleich 0,092 ps/(nm2.km) |
||
|
Streuung |
1550nm |
Weniger als oder gleich 18 ps/(nm.km) |
|
|
1625nm |
Weniger als oder gleich 22 ps/(nm.km) |
||
|
Kabelgrenzwellenlänge λcc |
Kleiner oder gleich 1260 nm |
||
|
Mechanische Spezifikationen |
Proof-Test |
Größer als oder gleich 9,0N, Größer als oder gleich 1,0 Prozent, Größer als oder gleich 100 kpsi |
|
|
Anfälligkeitsparameter für dynamische Spannungskorrosion Nd |
Größer oder gleich 20 |
||
|
Beschichtungsstreifenkraft |
Durchschnitt |
1.5 N |
|
|
Gipfel |
1.3-8.9 N |
||
|
Macrobend-Verlust |
1 Umdrehung, Φ20 mm bei 1550 nm und 1625 nm |
Kleiner oder gleich 0,75 dB, Kleiner oder gleich 1,5 dB |
|
|
10 Windungen, Φ30 mm bei 1550 nm und 1625 nm |
Kleiner oder gleich {{0}},25 dB, Kleiner oder gleich 1,0 dB |
||
|
Umweltspezifikationen |
Temperaturabhängigkeit (-60 Grad bis 85 Grad, bei 1310 nm, 1550 nm und 1625 nm) |
Kleiner oder gleich 0,05 dB/km |
|
|
Eintauchen in Wasser (23 ± 2 Grad, 30 Tage bei 1310 nm, 1550 nm und 1625 nm) |
Kleiner oder gleich 0,05 dB/km |
||
|
Einweichen in trockener Hitze (85 ± 2 Grad, 30 Tage bei 1310 nm, 1550 nm und 1625 nm) |
Kleiner oder gleich 0,05 dB/km |
||
|
Feuchte Hitze (85 ± 2 Grad, bei 85 Prozent relativer Luftfeuchtigkeit, 30 Tage bei 1310 nm, 1550 nm und 1625 nm) |
Kleiner oder gleich 0,05 dB/km |
||

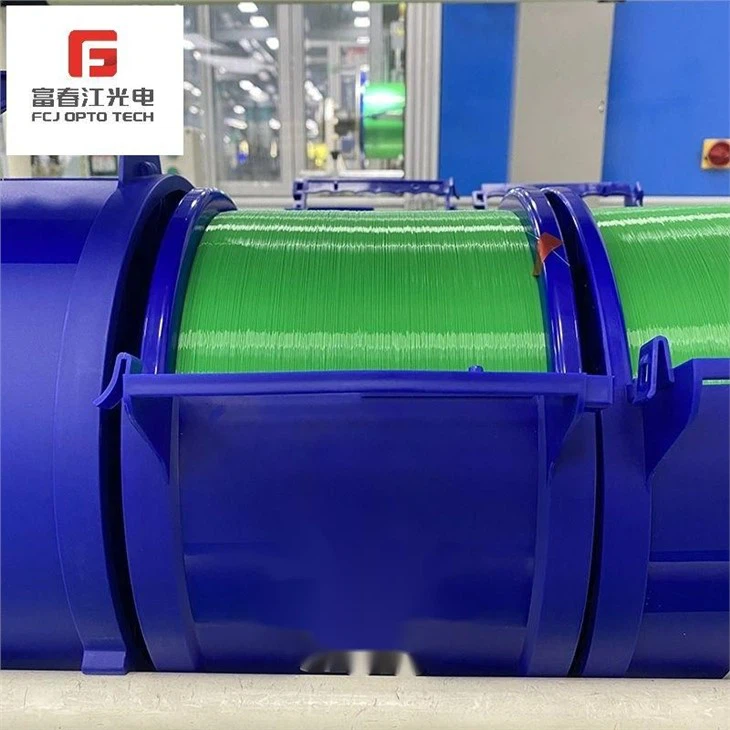

Produktbild
