Beschreibung

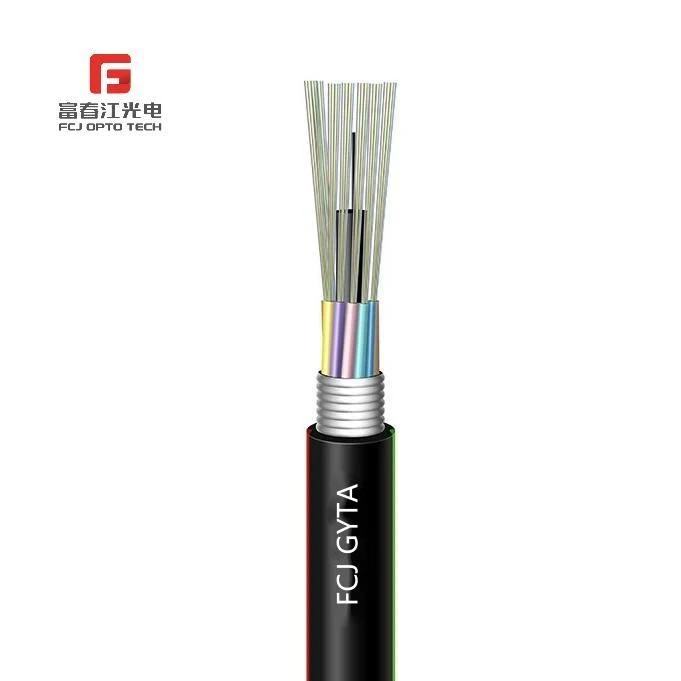

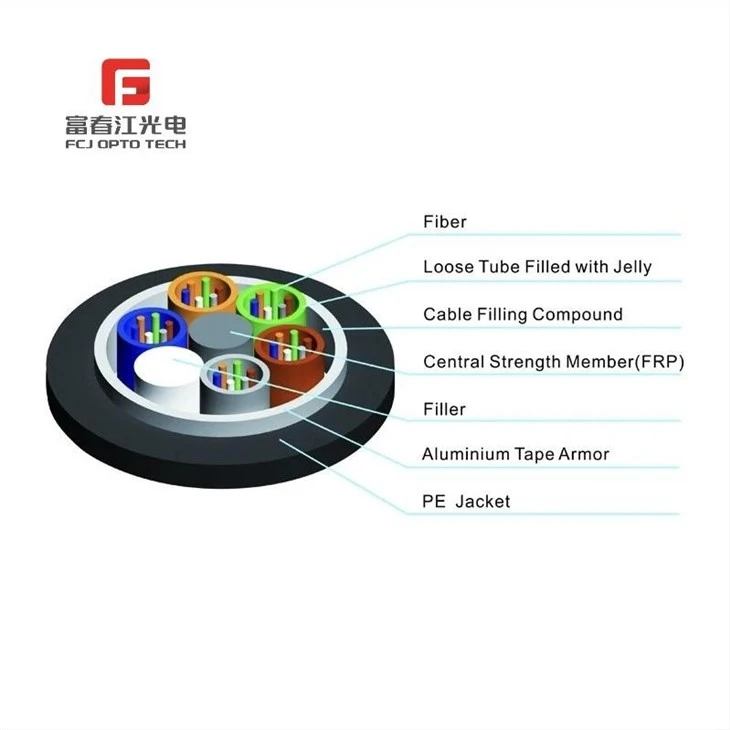

Die Fasern (250 μm) sind in einem losen Rohr aus hochmoduligem Kunststoff untergebracht. Die Rohre sind mit einer wasserfesten Füllmasse gefüllt. Ein Stahldraht, der bei Kabeln mit hoher Faserzahl manchmal mit Polyethylen (PE) ummantelt ist, befindet sich in der Mitte des Kerns als metallisches Festigkeitselement. Rohre (und Füllstoffe) sind um das Festigkeitselement herum zu einem kompakten und kreisförmigen Kabelkern verseilt. Um den Kabelkern herum wird ein Aluminium-Polyethylen-Laminat (APL) aufgebracht, das mit der Füllmasse gefüllt ist, um es vor eindringendem Wasser zu schützen. Anschließend wird das Kabel mit einer PE-Ummantelung vervollständigt.
Eigenschaften
Gute mechanische und Temperaturbeständigkeit
Hochfester und hydrolysebeständiger Loes-Schlauch
Spezielle Rohrfüllmasse sorgt für einen kritischen Schutz der Faser
Die speziell entwickelte kompakte Struktur verhindert das Schrumpfen loser Schläuche
PE-Ummantelung schützt das Kabel vor ultravioletter Strahlung
Um die Wasserdichtigkeit des Kabels zu gewährleisten, werden folgende Maßnahmen getroffen:
Stahldraht als zentrales Festigkeitselement
Bündeladerfüllmasse
100 % Kabelkernfüllung
APL Feuchtigkeitsbarriere
Normen
GYTA-Kabel entsprechen dem Standard YD/T 901-2001 sowie IEC 60794-1.
Optische Eigenschaften
|
|
|
G.652
|
G.655
|
50/125μm
|
62.5/125μm
|
|
Dämpfung
(+20 Grad )
|
@850 nm
|
|
|
Kleiner oder gleich 3,0 dB/km
|
Kleiner oder gleich 3,0 dB/km
|
|
@1300 nm
|
|
|
Kleiner oder gleich 1,0 dB/km
|
Kleiner oder gleich 1,0 dB/km
|
|
@1310 nm
|
Kleiner oder gleich 0,36 dB/km
|
Kleiner oder gleich 0,40 dB/km
|
|
|
|
@1550 nm
|
Kleiner oder gleich 0,22 dB/km
|
Kleiner oder gleich 0,23 dB/km
|
|
|
|
Bandbreite (Klasse A)
|
@850 nm
|
|
|
Größer oder gleich 500 MHz·km
|
Größer oder gleich 200 MHz·km
|
|
@1300 nm
|
|
|
Größer oder gleich 1000 MHz·km
|
Größer oder gleich 600 MHz·km
|
|
Numerische Apertur
|
|
|
{{0}}.200±0,015NA
|
{{0}}.275±0.015NA
|
|
Kabel-Grenzwellenlänge
|
Kleiner oder gleich 1260 nm
|
Kleiner oder gleich 1480 nm
|
|
|
Technische Parameter
|
Kabeltyp
|
Faseranzahl
|
Schläuche
|
Füllstoffe
|
Kabeldurchmesser
mm
|
Kabelgewicht kg/km
|
Zugfestigkeit
Langfristig/Kurzfristig N
|
Druckfestigkeit
Langfristig/Kurzfristig
N/100 mm
|
Biegeradius
Statisch/Dynamisch
mm
|
|
GYTA-2~6
|
2~6
|
1
|
4
|
9.7
|
90
|
600/1500
|
300/1000
|
10D/20D
|
|
GYTA-8~12
|
8~12
|
2
|
3
|
9.7
|
90
|
600/1500
|
300/1000
|
10D/20D
|
|
GYTA-14~18
|
14~18
|
3
|
2
|
9.7
|
90
|
600/1500
|
300/1000
|
10D/20D
|
|
GYTA-20~24
|
20~24
|
4
|
1
|
9.7
|
90
|
600/1500
|
300/1000
|
10D/20D
|
|
GYTA-26~30
|
26~30
|
5
|
0
|
9.7
|
90
|
600/1500
|
300/1000
|
10D/20D
|
|
GYTA-32~36
|
32~36
|
6
|
0
|
10.2
|
104
|
1000/3000
|
300/1000
|
10D/20D
|
|
GYTA-38~48
|
38~48
|
4
|
1
|
11.0
|
117
|
1000/3000
|
300/1000
|
10D/20D
|
|
GYTA-50~60
|
50~60
|
5
|
0
|
11.0
|
117
|
1000/3000
|
300/1000
|
10D/20D
|
|
GYTA-62~72
|
62~72
|
6
|
0
|
11.5
|
126
|
1000/3000
|
300/1000
|
10D/20D
|
|
GYTA-74~84
|
74~84
|
7
|
1
|
13.4
|
154
|
1000/3000
|
300/1000
|
10D/20D
|
|
GYTA-86~96
|
86~96
|
8
|
0
|
13.4
|
154
|
1000/3000
|
300/1000
|
10D/20D
|
|
GYTA-98~108
|
98~108
|
9
|
1
|
14.8
|
185
|
1000/3000
|
300/1000
|
10D/20D
|
|
GYTA-110~120
|
110~120
|
10
|
0
|
14.8
|
185
|
1000/3000
|
300/1000
|
10D/20D
|
|
GYTA-122~132
|
122~132
|
11
|
1
|
16.9
|
228
|
1000/3000
|
300/1000
|
10D/20D
|
|
GYTA-134~144
|
134~144
|
12
|
0
|
16.9
|
228
|
1000/3000
|
300/1000
|
10D/20D
|
|
GYTA-146~216
|
146~216
|
|
|
16.9
|
233
|
1000/3000
|
300/1000
|
10D/20D
|
Lager-/Betriebstemperatur: -40 Grad bis + 70 Grad
