2-144 Adern Glasfaserkabel
Beschreibung

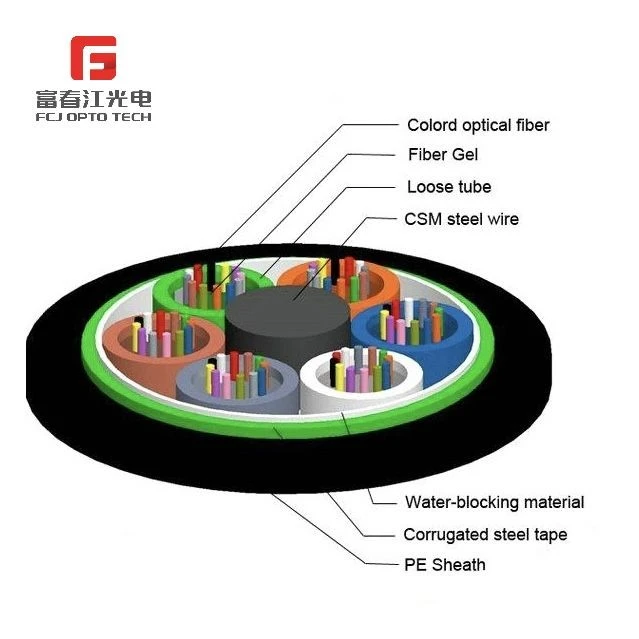

Die Fasern (250 μm) sind in einem losen Rohr aus hochmoduligem Kunststoff untergebracht. Die Rohre sind mit einer wasserfesten Füllmasse gefüllt. Ein Stahldraht, der bei Kabeln mit hoher Faserzahl manchmal mit Polyethylen (PE) ummantelt ist, befindet sich in der Mitte des Kerns als metallisches Verstärkungselement. Rohre (und Füllstoffe) sind um das Verstärkungselement herum zu einem kompakten und kreisförmigen Kabelkern verseilt. Das PSP wird längs über den Kabelkern gelegt, der mit der Füllmasse gefüllt ist, um ihn vor eindringendem Wasser zu schützen. Das Kabel wird mit einer PE-Ummantelung vervollständigt.
Eigenschaften
· Gute mechanische und Temperaturbeständigkeit
· Hochfester und hydrolysebeständiger Loes-Schlauch
· Spezielle Rohrfüllmasse sorgt für einen kritischen Schutz der Faser
· Die speziell entwickelte kompakte Struktur verhindert das Schrumpfen loser Schläuche
· Druckfestigkeit und Flexibilität
· PE-Mantel schützt das Kabel vor ultravioletter Strahlung
· Um die Wasserdichtigkeit des Kabels zu gewährleisten, werden folgende Maßnahmen getroffen:
- Stahldraht als zentrales Festigkeitselement
- Bündeladerfüllmasse
- 100% Kabeladerfüllung
- PSP verbessert den Feuchtigkeitsschutz
Normen
GYTS-Kabel entsprechen dem Standard YD/T 901-2001 sowie IEC 60794-1.
Optische Eigenschaften
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
Dämpfung (+20 Grad ) |
@850 nm |
|
|
Kleiner oder gleich 3,0 dB/km |
Kleiner oder gleich 3,0 dB/km |
|
@1300 nm |
|
|
Kleiner oder gleich 1,0 dB/km |
Kleiner oder gleich 1,0 dB/km |
|
|
@1310 nm |
Kleiner oder gleich 0,36 dB/km |
Kleiner oder gleich 0,40 dB/km |
|
|
|
|
@1550 nm |
Kleiner oder gleich 0,22 dB/km |
Kleiner oder gleich 0,23 dB/km |
|
|
|
|
Bandbreite (Klasse A) |
@850 nm |
|
|
Größer oder gleich 500 MHz·km |
Größer oder gleich 200 MHz·km |
|
@1300 nm |
|
|
Größer oder gleich 1000 MHz·km |
Größer oder gleich 600 MHz·km |
|
|
Numerische Apertur |
|
|
{{0}}.200±0,015NA |
{{0}}.275±0.015NA |
|
|
Kabel-Grenzwellenlänge |
Kleiner oder gleich 1260 nm |
Kleiner oder gleich 1480 nm |
|
|
|
Technische Parameter
|
Kabeltyp |
Faseranzahl |
Schläuche |
Füllstoffe |
Kabeldurchmesser Mm |
Kabelgewicht kg/km |
Zugfestigkeit Langfristig/Kurzfristig N |
Druckfestigkeit Langfristig/Kurzfristig N/100 mm |
Biegeradius
Statisch/Dynamisch Mm |
|
GYTS-2~6 |
2~6 |
1 |
4 |
10.2 |
116 |
600/1500 |
300/1000 |
10D/20D |
|
GYTS-8~12 |
8~12 |
2 |
3 |
10.2 |
116 |
600/1500 |
300/1000 |
10D/20D |
|
GYTS-14~18 |
14~18 |
3 |
2 |
10.2 |
116 |
600/1500 |
300/1000 |
10D/20D |
|
GYTS-20~24 |
20~24 |
4 |
1 |
10.2 |
116 |
600/1500 |
300/1000 |
10D/20D |
|
GYTS-26~30 |
26~30 |
5 |
0 |
10.2 |
116 |
600/1500 |
300/1000 |
10D/20D |
|
GYTS-32~36 |
32~36 |
6 |
0 |
10.6 |
129 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTS-38~48 |
38~48 |
4 |
1 |
11.2 |
141 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTS-50~60 |
50~60 |
5 |
0 |
11.2 |
141 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTS-62~72 |
62~72 |
6 |
0 |
12.0 |
159 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTS-74~84 |
74~84 |
7 |
1 |
13.6 |
209 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTS-86~96 |
86~96 |
8 |
0 |
13.6 |
209 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTS-98~108 |
98~108 |
9 |
1 |
15.4 |
232 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTS-110~120 |
110~120 |
10 |
0 |
15.4 |
232 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTS-122~132 |
122~132 |
11 |
1 |
17.2 |
280 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTS-134~144 |
134~144 |
12 |
0 |
17.2 |
280 |
1000/3000 |
300/1000 |
10D/20D |
Lager-/Betriebstemperatur: -40 Grad bis + 70 Grad
